virtual board

Breabboard, atau disebut juga protoboard, adalah kontruksi dasar untuk prototipe elektronika. Pengertian ini mengacu kepada papan rangkaian tercetak (Printed Circuit Biard atau PCB) tanpa disolder. Breadboard biasa dimanfaatkan untuk menguji rangkaian elektronika dengan tanpa menyolder. Pengawatan dan komponen-komponen cukup ditancapkan pada matrik lubang yang tersedia. Tapi kini kita bisa juga memakai breadboard virtual untuk membuat rangkaian elektronika dan microcontroller.



Contoh Breadboard
Nama softwarenya adalah Virtual Breadboard. Anda bisa klik disini untuk mengunduhnya secara gratis. Meskipun hanya virtual, namun banyak manfaat yang bisa kita peroleh dengan memakai Virtual Breadboard. Yang jelas untuk sementara ini anda bisa menghemat uang dengan tidak membeli dulu breadboard yang sebenarnya.

Jenis Proyek yang Bisa Dikerjakan

Jenis proyek yang bisa dikerjakan dengan memakai Virtual Breadboard antara lain:
  1. Vbee (Visual Basic Arduino Style)
  2. Java Chip Frappuccino
  3. Arduino
  4. PICMICRO
  5. ATMEL
  6. Arduino ICED
  7. COMM
  8. Firmata
  9. Gerber NX1
Contoh Tampilan Aplikasi Virtual Breadboard
Anda masih ingat dengan tulisan saya mengenai contoh pemrograman Arduino LED berkedip, bukan? Nah, kita bisa mengerjakannya dengan memakai Virtual Breadboard.

Instalasi Virtual Breadboard

  • Pertama, anda harus unduh terlebih dahulu aplikasi Virtual Breadboard. Ingat, ketika menginstalasi aplikasi ini komputer anda harus terkoneksi ke internet, karena aplikasi ini membutuhkan Microsoft Visual J#.NET Redistributable Package 2.0.
  • Dobel-klik file setup_vbb_429.exe (saya memakai versi 4.29)
  •  Klik tombol Accept
  • Biarkan setup menginstalasi Microsoft Visual J#.NET Redistributable Package 2.0 secara otomatis
  • Klik Next untuk melanjutkan.
  • Gunakan lokasi instalasi sesuai default, klik saja Next.
  • Jawab konfirmasi instalasi dengan mengklik tombol Next.
  • Tunggu hingga proses intalasi selesai.
  • Setelah instalasi selesai, klik tombol Close.
Sekarang anda bisa menjalankan aplikasi Virtual Breadboard di komputer anda. Setiap kali anda menjalankannya, sebuah dialog proyek baru akan diperlihatkan seperti berikut:

Dialog New Project
Untuk menciptakan proyek baru, silahkan klik NEW, dan kemudian klik tombol Open.

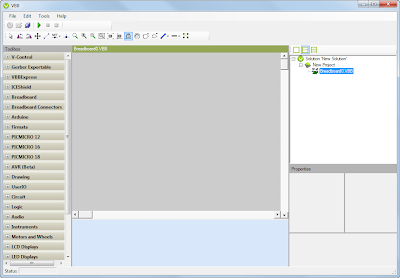

Layar Proyek Baru Virtual Breadboard
Sekarang anda bisa membuat prototipe elektronika rancangan anda sendiri. Selamat mencoba!
